একটি শহুরে বর্জ্য জল শোধনাগারের আপগ্রেডিং এবং পুনর্গঠনের জন্য MBBR+ACCA প্রক্রিয়ার কেস স্টাডি
চীনের ক্রমবর্ধমান অর্থনীতির পটভূমিতে, শিল্পায়ন এবং নগরায়নের গতি উল্লেখযোগ্যভাবে ত্বরান্বিত হয়েছে। এই প্রক্রিয়াটি অনিবার্যভাবে শিল্প বর্জ্য জল এবং গার্হস্থ্য পয়ঃনিষ্কাশনের এক বছর-বৃদ্ধি, জল দূষণের সমস্যাগুলিকে বাড়িয়ে তোলে এবং চীনের টেকসই পরিবেশগত সভ্যতা নির্মাণকে প্রভাবিত করে৷ জল দূষণ প্রতিরোধ ও নিয়ন্ত্রণ কর্মপরিকল্পনার ব্যাপক বাস্তবায়নের মাধ্যমে, সারা দেশে শহুরে বর্জ্য জল শোধনাগারগুলিতে কঠোর নিষ্কাশনের প্রয়োজনীয়তা আরোপ করা হয়েছে। কিছু শহরের স্থানীয় মানগুলি আধা-চতুর্থ শ্রেণির জলের গুণমানে পৌঁছেছে, এবং সংবেদনশীল জলাশয়ে নিঃসৃত বর্জ্যের জন্য, কিছু স্বতন্ত্র সূচকগুলি ধীরে ধীরে ভূপৃষ্ঠের জলের জন্য তৃতীয় শ্রেণির মানদণ্ডের কাছে পৌঁছেছে৷ যাইহোক, জৈবিক চিকিত্সার পরে শহুরে বর্জ্য জলের অবশিষ্ট দূষকগুলি প্রাথমিকভাবে অ{7}}জৈব-অবচনযোগ্য জৈব যৌগ যা দুর্বল বায়োডিগ্রেডেবিলিটি। শুধুমাত্র ঐতিহ্যগত জৈবিক বর্ধন প্রযুক্তির উপর নির্ভর করা ক্রমবর্ধমান কঠোর নির্গমন মান পূরণের জন্য অপর্যাপ্ত হয়ে উঠেছে।
অ্যাক্টিভেটেড কোক পানিতে ম্যাক্রোমলিকুলার দূষণকারীকে শোষণ করতে সক্ষম একটি উচ্চ উন্নত মেসোপোরাস সিস্টেমের অধিকারী। উচ্চ যান্ত্রিক শক্তি, স্থিতিশীলতা, ভাল শোষণ কর্মক্ষমতা এবং তুলনামূলকভাবে লাভজনক খরচ সহ, এটি শিল্প বর্জ্য জলের চিকিত্সায় ব্যাপকভাবে প্রয়োগ করা হয়েছে যা বায়োডিগ্রেড করা কঠিন। সাম্প্রতিক বছরগুলিতে, একটি মাধ্যম হিসাবে অ্যাক্টিভেটেড কোক ব্যবহার করে পরিস্রাবণ প্রযুক্তি পৌরসভার বর্জ্য জল প্ল্যান্টের উন্নত চিকিত্সার ক্ষেত্রেও কিছু অ্যাপ্লিকেশন খুঁজে পেয়েছে, যা দূষণকারীদের চূড়ান্ত অপসারণে ভাল ফলাফল অর্জন করেছে। হেনান প্রদেশের একটি বর্জ্য জল শোধনাগারের একটি আপগ্রেডিং প্রকল্প থেকে একটি প্রকৌশল উদাহরণ একত্রিত করে, লেখক শহুরে বর্জ্য জলের চিকিত্সা আপগ্রেড করার জন্য MBBR+ACCA (অ্যাক্টিভেটেড কোক সার্কুলেটিং অ্যাডসর্পশন) প্রক্রিয়া গ্রহণ করেছেন। বর্জ্য COD, NH₃-N, এবং TP সূচকগুলি GB 3838-2002 ক্লাস III জলের মান পূরণ করেছে, যা অন্যান্য বর্জ্য জল শোধনাগারে প্রকল্পগুলিকে আপগ্রেড করার জন্য একটি রেফারেন্স প্রদান করে৷
1. বর্জ্য জল শোধনাগারের প্রাথমিক অবস্থা
এই বর্জ্য জল শোধনাগারের মোট নকশা ক্ষমতা হল 50,000 m³/d, যার মধ্যে প্রথম ধাপের নকশা ধারণক্ষমতা 18,000 m³/d এবং দ্বিতীয় ধাপের নকশা ক্ষমতা 32,000 m³/d। এটি প্রাথমিকভাবে শহুরে গার্হস্থ্য পয়ঃনিষ্কাশন এবং অল্প পরিমাণে শিল্প বর্জ্য জলকে শোধন করে। মিউনিসিপাল ওয়েস্টওয়াটার ট্রিটমেন্ট প্ল্যান্ট GB 18918-2002-এর জন্য দূষণকারীর ডিসচার্জ স্ট্যান্ডার্ডের গ্রেড 1A মান পূরণ করে 2012 সালে একটি আপগ্রেড সম্পন্ন হয়েছিল। মূল প্রক্রিয়াটি হল মাল্টি-স্টেজ AO + ডিনাইট্রিফিকেশন ফিল্টার + উচ্চ-ঘনত্বের অবক্ষেপণ ট্যাঙ্ক। প্রক্রিয়া প্রবাহ দেখানো হয়চিত্র 1.
বর্তমানে, বর্জ্য জল শোধনাগারটি সম্পূর্ণ ক্ষমতার কাছাকাছি কাজ করছে। বর্তমান অপারেশনাল ডেটার উপর ভিত্তি করে, ভাল উদ্ভিদ রক্ষণাবেক্ষণের অধীনে, বর্জ্যের গুণমান GB 18918-2002 গ্রেড 1A স্ট্যান্ডার্ডে স্থিরভাবে বজায় রাখা যেতে পারে। COD, BOD₅, NH₃-N, TN, এবং TP-এর বর্জ্যের ঘনত্ব 21.77-42.34 mg/L, 1.82-4.15 mg/L, 0.13-1.67 mg/L, 8.86-15.74 mg/4 mg/L, 8.86-15.74 mg/4. যথাক্রমে
আপগ্রেড করার আগে, প্ল্যান্টটি নিম্নলিখিত সমস্যার সম্মুখীন হয়েছিল: 1) প্রিট্রিটমেন্ট বিভাগে বার্ধক্য এবং ক্ষতিগ্রস্থ পর্দাগুলি জৈবিক ট্যাঙ্কগুলিতে ভাসমান কিছু ধ্বংসাবশেষের অনুমতি দেয়, সহজেই পাম্প আটকে যায় এবং পরবর্তী চিকিত্সাকে প্রভাবিত করে; 2) কম শীতের তাপমাত্রার সময় অস্থির TN অপসারণ এবং জলের গুণমান এবং পরিমাণে উল্লেখযোগ্য ওঠানামা; 3) পর্যায় I জৈবিক ট্যাঙ্কগুলিতে অপর্যাপ্ত ট্যাঙ্কের পরিমাণ এবং অযৌক্তিক অ্যানোক্সিক জোন পার্টিশন, যা পরবর্তীতে কার্বন উত্স সংযোজনের জন্য দুর্বল TN অপসারণের দক্ষতা এবং উচ্চ রাসায়নিক ডোজের দিকে পরিচালিত করে; 4) মূল বায়ুচলাচল সিস্টেম উচ্চ শক্তি খরচ সহ পুরানো ঐতিহ্যবাহী সেন্ট্রিফিউগাল ব্লোয়ার ব্যবহার করে; 5) ডিনাইট্রিফিকেশন ফিল্টারগুলিতে ফিল্টার মিডিয়ার গুরুতর আটকা, অসম্পূর্ণ ব্যাকওয়াশিং, এবং স্থিতিশীল অপারেশনে অসুবিধা; 6) উচ্চ-ঘনত্বের সেডিমেন্টেশন ট্যাঙ্কে মেশানো এবং নাড়ার সরঞ্জামগুলির ঘন ঘন ব্যর্থতা; 7) স্লাজ ডিওয়াটারিংয়ের জন্য দুটি বিদ্যমান বেল্ট ফিল্টার প্রেসের ঘন ঘন ব্যর্থতা, শুষ্ক স্লাজের উচ্চ আর্দ্রতা, বড় স্লাজ ভলিউম, এবং উচ্চ স্লাজ নিষ্পত্তি খরচ; 8) প্রিট্রিটমেন্ট এবং স্লাজ ট্রিটমেন্ট সিস্টেমের জন্য গন্ধ নিয়ন্ত্রণ সুবিধার অভাব; 9) সীমিত ডেটা স্টোরেজ ক্ষমতা এবং বেশিরভাগ দূরবর্তী অপারেশন ফাংশন হারানোর সাথে অপ্রচলিত কেন্দ্রীয় নিয়ন্ত্রণ ব্যবস্থা।
2. নকশা জল গুণমান
90% কনফিডেন্স লেভেল সহ এবং একটি নির্দিষ্ট মার্জিন সহ, প্ল্যান্ট থেকে বছরের পরিচালন জলের মানের ডেটা বিবেচনা করে, ডিজাইনের প্রভাবের গুণমান নির্ধারণ করা হয়েছিল। গ্রহনকারী ওয়াটার বডির পরিবেশগত মানের প্রয়োজনীয়তার উপর ভিত্তি করে, আপগ্রেড করা বর্জ্য COD, BOD₅, NH₃-N, এবং TP অবশ্যই GB 3838-2002 ক্লাস III জলের মান পূরণ করতে হবে, যখন TN এবং SS মূল মান মেনে চলবে। নকশা প্রভাবশালী এবং বর্জ্য গুণাবলী দেখানো হয়টেবিল 1.
3. ধারণা এবং প্রক্রিয়া প্রবাহ আপগ্রেড করা
3.1 আপগ্রেডিং ধারণা
ডিজাইনের বর্জ্য গুণমান অনুযায়ী, এই আপগ্রেডটি COD, BOD₅, NH₃-N, এবং TP-এর জন্য উচ্চতর প্রয়োজনীয়তা সেট করে। প্ল্যান্টের বর্তমান প্রক্রিয়া, জলের গুণমানের বৈশিষ্ট্য এবং বিদ্যমান সমস্যাগুলি বিবেচনা করে, স্থিতিশীল TN অপসারণ নিশ্চিত করার সাথে সাথে COD, NH₃-N, এবং TP-এর উন্নত অপসারণের উপর ফোকাস করা হয়। তদ্ব্যতীত, বিদ্যমান প্ল্যান্টের মধ্যে সীমিত উপলব্ধ স্থানের জন্য COD, NH₃-N, TN, এবং TP কার্যকরভাবে অপসারণের লক্ষ্যে সরঞ্জাম পুনর্নবীকরণ, প্রক্রিয়া তীব্রকরণ এবং সংস্কারের মাধ্যমে বিদ্যমান কাঠামোর সম্ভাব্যতাকে সম্পূর্ণরূপে কাজে লাগাতে হবে। অতএব, মূল মাল্টি-পর্যায়ের AO ট্যাঙ্কগুলি ব্যবহার করে এবং একটি হাইব্রিড বায়োফিল্ম-অ্যাক্টিভেটেড স্লাজ এমবিবিআর প্রক্রিয়া তৈরি করতে সাসপেন্ডেড ক্যারিয়ার যোগ করা কার্যকরভাবে চিকিত্সার স্থিতিশীলতা এবং শক লোড প্রতিরোধের উন্নতি করতে পারে। ক্যারিয়ারে বায়োফিল্মের দীর্ঘ স্লাজ বয়স নাইট্রিফায়ার বৃদ্ধি এবং উচ্চ নাইট্রিফায়ার ঘনত্ব বজায় রাখার জন্য উপযুক্ত, সিস্টেমের নাইট্রিফিকেশন ক্ষমতা উল্লেখযোগ্যভাবে বৃদ্ধি করে। বাহকের অভ্যন্তরে ঘন বায়োফিল্মের একটি দীর্ঘ স্লাজ বয়স রয়েছে, যা নাইট্রিফাইং এবং ডিনাইট্রিফাইং ব্যাকটেরিয়ার যথেষ্ট জনসংখ্যাকে হোস্ট করে, একই সাথে নাইট্রিফিকেশন{10}}ডিনাইট্রিফিকেশন (SND) সক্ষম করে এবং এইভাবে TN অপসারণকে শক্তিশালী করে। তাই, MBBR প্রক্রিয়াটি এই প্ল্যান্টের আপগ্রেডের জন্য উপযুক্ত-।
অনুরূপ আপগ্রেড প্রকল্পের অভিজ্ঞতার উপর ভিত্তি করে, COD এবং TP-এর জন্য স্থিতিশীল সম্মতি নিশ্চিত করতে, MBBR-এর সাথে বিদ্যমান প্রক্রিয়ার উপরে অতিরিক্ত সুরক্ষামূলক চিকিত্সা সুবিধা এখনও প্রয়োজন। অ্যাক্টিভেটেড কোক, একটি ছিদ্রযুক্ত উপাদান হিসাবে, সক্রিয় কার্বনের তুলনায় আরও উল্লেখযোগ্য শোষণ কার্যকারিতা প্রদর্শন করে, কার্যকরভাবে সিওডি, এসএস, টিপি, রঙ ইত্যাদি অপসারণ করে। তাছাড়া, জৈবিকভাবে সক্রিয় কোক সংযুক্ত অণুজীব ব্যবহার করে জৈব পদার্থের অবনতি করতে পারে, শোষণকারী সাইটগুলির পুনর্জন্মকে সক্ষম করে। এই গতিশীল ভারসাম্য প্রক্রিয়া টেকসই এবং স্থিতিশীল সিস্টেম অপারেশনের জন্য অনুমতি দেয়। অ্যাক্টিভেটেড কোক সার্কুলেটিং অ্যাডসর্পশন (ACCA) প্রক্রিয়া অ্যাক্টিভেটেড কোককে মাধ্যম হিসেবে ব্যবহার করে, পরিস্রাবণ এবং শোষণকে একীভূত করে। এটি ফিল্টার মিডিয়া উত্তোলন এবং পরিষ্কার করার জন্য সংকুচিত বায়ু নিয়োগ করে। রিভার্স-প্রবাহ জোনিং এবং ইউনিফর্ম ফ্লো ডিজাইনের মাধ্যমে, এটি সক্রিয় কোক এবং বর্জ্য জলের মধ্যে সম্পূর্ণ যোগাযোগ নিশ্চিত করে, চূড়ান্ত জলের মানের উন্নতি অর্জন করে এবং স্থিতিশীল বর্জ্য সম্মতির গ্যারান্টি দেয়।
প্ল্যান্টের বার্ধক্য এবং ত্রুটিপূর্ণ সরঞ্জামগুলির জন্য, তাদের প্রযুক্তিগতভাবে উন্নত, শক্তি{0}}দক্ষ সরঞ্জাম দিয়ে পরিচালন খরচ কমাতে প্রতিস্থাপিত করা হবে৷ বিশেষত, চুল এবং ফাইবার আটকানোর জন্য প্রিট্রিটমেন্ট স্ক্রিনগুলিকে অভ্যন্তরীণভাবে খাওয়ানো সূক্ষ্ম স্ক্রিন দিয়ে প্রতিস্থাপিত করা হবে, এমবিবিআর ক্যারিয়ার ধারণ স্ক্রীনগুলি আটকানো রোধ করবে।
3.2 প্রক্রিয়া প্রবাহ

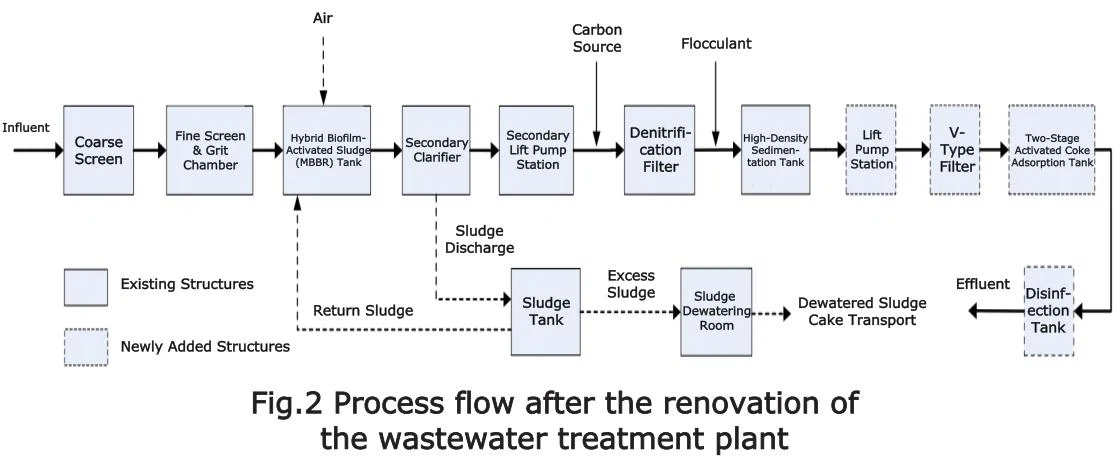

আপগ্রেড প্রক্রিয়া প্রবাহ দেখানো হয়চিত্র 2. মাথার প্রয়োজনীয়তা মেটাতে, একটি নতুন লিফট পাম্প স্টেশন যোগ করা হয়েছে। একটি নবনির্মিত V-টাইপ ফিল্টার পরবর্তী সক্রিয় কোক শোষণের জন্য প্রিট্রিটমেন্ট ইউনিট হিসাবে কাজ করে, যা ACCA সিস্টেমের স্থিতিশীলতা নিশ্চিত করে। বর্ধিত নাইট্রোজেন অপসারণের জন্য হাইব্রিড এমবিবিআর জৈবিক ট্যাঙ্কে প্রবেশ করার আগে ফ্লোটেবল, চুল এবং কণা অপসারণের জন্য কাঁচা জল স্ক্রিন এবং গ্রিট চেম্বারের মধ্য দিয়ে যায়। মিশ্র মদ তারপর কঠিন বিচ্ছেদ জন্য গৌণ ক্ল্যারিফায়ার প্রবেশ করে। সুপারনাট্যান্টকে নতুন পাম্প স্টেশনের মাধ্যমে ডিনাইট্রিফিকেশন ফিল্টার এবং উচ্চ-ঘনত্বের অবক্ষেপণ ট্যাঙ্কে তোলা হয়। এরপর নতুন পাম্প স্টেশনের মাধ্যমে বর্জ্যকে উন্নত চিকিৎসার জন্য V-টাইপ ফিল্টার এবং দুই-পর্যায়ে সক্রিয় কোক শোষণ ট্যাঙ্কে তোলা হয়, আরও COD, TP, SS, রঙ ইত্যাদি অপসারণ করা হয়। শেষ বর্জ্য নিষ্কাশনের আগে জীবাণুমুক্ত করা হয়।
4. মেজর ট্রিটমেন্ট ইউনিটের ডিজাইন প্যারামিটার
4.1 জৈবিক ট্যাঙ্ক
বিদ্যমান ফেজ I জৈবিক ট্যাঙ্কগুলি তুলনামূলকভাবে ছোট ট্যাঙ্কের আয়তন কিন্তু শব্দ গঠন সহ দুটি গ্রুপে বিভক্ত। অতএব, এই আপগ্রেডের জন্য, মাথার প্রয়োজনীয়তা পূরণ করার সময়, ট্যাঙ্কের দেয়াল 0.5 মিটার বৃদ্ধি করা হয়েছিল। সংস্কারের পর, মোট কার্যকরী আয়তন হল 10,800 m³, যার মোট HRT 14.4 h এবং একটি অ্যানোক্সিক জোন HRT 6.4 h, TN অপসারণের উন্নতির জন্য অ্যানোক্সিক ধরে রাখার সময় বৃদ্ধি করে। বিদ্যমান দ্বিতীয় পর্যায় জৈবিক ট্যাঙ্কগুলির কার্যকর আয়তন 19,600 m³, মোট HRT 14.7 h, এবং একটি অ্যানোক্সিক জোন HRT 6.8 h। এই প্রজেক্টটি প্রথম এবং দ্বিতীয় উভয় পর্যায়ের জৈবিক ট্যাঙ্কে বায়ুচলাচল সিস্টেম এবং কিছু বার্ধক্যজনিত সাবমারসিবল মিক্সার প্রতিস্থাপন এবং সাসপেন্ডেড ক্যারিয়ার এবং রিটেনশন স্ক্রিন যুক্ত করা জড়িত। বাহকগুলি পলিইউরেথেন বা অন্যান্য উচ্চ-কার্যক্ষমতাসম্পন্ন যৌগিক উপাদান দিয়ে তৈরি, যার কিউবিক স্পেসিফিকেশন 24 মিমি, একটি নির্দিষ্ট পৃষ্ঠের ক্ষেত্রফল 4,000 m²/m³, এবং 20% ভরাট অনুপাত। জৈবিক চিকিত্সা পদ্ধতির AOR হল 853.92 kg O₂/h, যার বায়ু সরবরাহের হার 310.36 Nm³/মিনিট।
4.2 লিফট পাম্প স্টেশন এবং বর্জ্য জলের ট্যাঙ্ক
আরও চিকিত্সার জন্য উচ্চ-ঘনত্বের অবক্ষেপণ ট্যাঙ্কগুলি থেকে V-টাইপ ফিল্টারে বর্জ্য পাম্প করার জন্য একটি নতুন লিফট পাম্প স্টেশন তৈরি করা হয়েছিল৷ একটি বর্জ্য জলের ট্যাঙ্ক ফিল্টার থেকে ব্যাকওয়াশ বর্জ্য জল সঞ্চয় করে৷ শক লোডিং এড়াতে ছোট পাম্পগুলি দ্বিতীয় ধাপের জৈবিক ট্যাঙ্কগুলিতে ব্যাকওয়াশ বর্জ্য জলকে সমানভাবে পাম্প করতে ব্যবহৃত হয়। ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ (VFD) নিয়ন্ত্রণ সহ তিনটি সেকেন্ডারি লিফট পাম্প ইনস্টল করা হয়েছে (2টি ডিউটি + 1 স্ট্যান্ডবাই, Q=1,300 m³/h, H=12 m, N{10}} kW), ব্যাকওয়াশ বর্জ্য জলের ট্যাঙ্কে 2টি স্থানান্তর পাম্প (1টি ডিউটি + 1 স্ট্যান্ডবাই, Q=140 m³/h, H=7 m, N=5.5 kW) এবং একটি সাবমার্সিবল মিক্সার (N=2.2 kW) দিয়ে সজ্জিত করা হয়েছে যাতে সেডিমেন্টেশন প্রতিরোধ করা হয়।
4.3 V-টাইপ ফিল্টার
36.9 m (L) × 29.7 m (W) × 8.0 m (H) এর কাঠামোগত মাত্রা সহ একটি নতুন V- ধরনের ফিল্টার তৈরি করা হয়েছিল। এটি সমজাতীয় কোয়ার্টজ বালি ফিল্টার মিডিয়া ব্যবহার করে। ফিল্টারটি দুটি সারিতে সাজানো 6টি কোষে বিভক্ত। প্রতিটি কক্ষের আউটলেট পাইপে একটি বৈদ্যুতিক নিয়ন্ত্রক ভালভ থাকে যা ধ্রুবক জল স্তরের ক্রিয়াকলাপ নিয়ন্ত্রণ করতে পারে। ব্যাকওয়াশিং প্রক্রিয়া PLC এর মাধ্যমে নিয়ন্ত্রিত হতে পারে। ডিজাইন পরিস্রাবণ হার হল 7.0 m/h, বাধ্যতামূলক পরিস্রাবণের হার হল 8.4 m/h, এবং একক- সেল পরিস্রাবণ এলাকা হল 49.4 m²। ব্যাকওয়াশ জলের তীব্রতা হল 11 m³/(m²·h), ব্যাকওয়াশ বায়ুর তীব্রতা হল 55 m³/(m²·h), এবং পৃষ্ঠের সুইপ তীব্রতা হল 7 m³/(m²·h)। ব্যাকওয়াশের সময়কাল 10 মিনিট। ব্যাকওয়াশ চক্র 24 ঘন্টা (সামঞ্জস্যযোগ্য), একবারে একটি ঘর ধোয়া। কোয়ার্টজ বালি মিডিয়ার আকার 1- k₈₀ < 1.3 সহ 1.6 মিমি। কাস্ট-অভ্যন্তরীণ মনোলিথিক ফিল্টার প্লেট ব্যবহার করা হয়।
4.4 সক্রিয় কোক শোষণ ট্যাঙ্ক
একটি নতুন সক্রিয় কোক শোষণ ট্যাঙ্ক 49.5 m (L) × 30.15 m (W) × 11.0 m (H) এর কাঠামোগত মাত্রা সহ নির্মিত হয়েছিল। এটি একটি দুই-পর্যায়ের পরিস্রাবণ কনফিগারেশন নিযুক্ত করে যার মোট 36টি কোষ, প্রতি স্টেজে 18টি কক্ষ। সর্বোচ্চ পরিস্রাবণ হার হল 6.02 m³/(m²·h), গড় 4.63 m³/(m²·h)। প্রথম-পর্যায়ের একক-কোষের মাত্রা হল L×W×H=5.0 m × 5.0 m × 11.0 m, একটি খালি বিছানা যোগাযোগের সময় (EBCT) 1.4 ঘণ্টা। দ্বিতীয়-পর্যায়ের একক-কোষের মাত্রা হল L×W×H=5.0 m × 5.0 m × 9.5 m, যার একটি EBCT 1.08 h। সিস্টেমটি 2-8 মিমি কণার আকারের 2,000 টন সক্রিয় কোক ব্যবহার করে, মোবাইল কোক ওয়াশার, জল বিতরণকারী, ইনলেট/আউটলেট উইয়ার ইত্যাদি দিয়ে সজ্জিত।
4.5 সক্রিয় কোক বিল্ডিং
সক্রিয় কোক সংরক্ষণ এবং শোষণ ট্যাঙ্কগুলিতে সরবরাহ করার জন্য একটি নতুন সক্রিয় কোক ভবন নির্মাণ করা হয়েছিল। কাঠামোগত মাত্রা হল 33.5 m (L) × 13.0 m (W) × 6.5 m (H)। প্রধান আনুষঙ্গিক সরঞ্জামগুলির মধ্যে রয়েছে: 1টি সক্রিয় কোক ডিওয়াটারিং ভাইব্রেটিং স্ক্রিন, 3টি কোক ফিডিং পাম্প (2টি ডিউটি + 1 স্ট্যান্ডবাই, Q=40 m³/h, H=25 m, N=7.5 kW), 2টি ফিল্ট্রেট ডিসচার্জ পাম্প (1টি শুল্ক {{14}/qh, 35}} H=20 m, N=18.5 kW), 2টি এয়ার কম্প্রেসার (1টি ডিউটি + 1 স্ট্যান্ডবাই, Q=7.1 m³/min, N=37 kW), এবং একটি এয়ার রিসিভার ট্যাঙ্ক (V=2 m³, P=0.8 MPa)।
4.6 প্লেট-এবং-ফ্রেম ডিওয়াটারিং রুম
বিদ্যমান স্লাজ ডিওয়াটারিং রুমের পাশে একটি নতুন প্লেট-এবং-ফ্রেম ডিওয়াটারিং রুম তৈরি করা হয়েছিল। স্থান সীমাবদ্ধতার কারণে, প্লেটের একটি সেট-এবং-ফ্রেম ফিল্টার প্রেস (ফিল্টার এলাকা 300 m²) কনফিগার করা হয়েছিল, বেল্ট ফিল্টার প্রেসের ব্যাকআপ হিসাবে পরিবেশন করা হয়েছিল। আনুষঙ্গিক সুবিধাগুলির মধ্যে রয়েছে একটি কন্ডিশনার ট্যাঙ্ক (কার্যকর ভলিউম 80 m³)। স্লাজের পরিমাণ হল 6,150 কেজি ডিএস/ডি, ঘন ফিড স্লাজের আর্দ্রতা 97% এবং জলযুক্ত কেকের আর্দ্রতা 60%। প্রধান আনুষঙ্গিক সরঞ্জামগুলির মধ্যে রয়েছে: 2টি ফিড পাম্প (1টি ডিউটি + 1 স্ট্যান্ডবাই, Q=60 m³/h, H=120 m, N=7.5 kW), 2 টি প্রেস ওয়াটার পাম্প (1টি ডিউটি + 1 স্ট্যান্ডবাই, Q=12 m³/h, H=12 m³/h, H. m³/h, H., এইচ. পাম্প (Q=20 m³/h, H=70 m, N=7.5 kW), 2টি ডোজিং পাম্প (1টি ডিউটি + 1 স্ট্যান্ডবাই, Q=4 m³/h, H=60 m, N=3 kW), 1 এয়ার কম্প্রেসার (Q- kW সেট), এয়ার রিসিভার ট্যাঙ্ক (V=5 m³, P=1.0 MPa), এবং PAM প্রস্তুতি ইউনিটের 1 সেট (Q=2 m³/h, N=1.5 kW)।
4.7 গন্ধ নিয়ন্ত্রণ ব্যবস্থা
12,000 m³/ঘন্টা ডিজাইনের বায়ু প্রবাহের হার সহ একটি নতুন বায়োফিল্ট্রেশন গন্ধ নিয়ন্ত্রণ ব্যবস্থা যুক্ত করা হয়েছে৷ গ্লাস রিইনফোর্সড প্লাস্টিক (GRP) পাইপগুলি প্রিট্রিটমেন্ট এবং স্লাজ ট্রিটমেন্ট সিস্টেম থেকে গন্ধ সংগ্রহ এবং চিকিত্সা করতে ব্যবহৃত হয়। স্টেইনলেস স্টীল ফ্রেম এবং পিসি সহনশীলতা বোর্ড pretreatment সরঞ্জাম সীল ব্যবহার করা হয়.
4.8 অন্যান্য সুবিধা আপডেট
- 5 মিমি অ্যাপারচার সহ 2টি অভ্যন্তরীণভাবে খাওয়ানো সূক্ষ্ম স্ক্রিন, স্ক্রু কনভেয়র এবং ওয়াশ ওয়াটার ট্যাঙ্ক, V=10 m³ এবং 2টি ওয়াশ ওয়াটার পাম্প (1টি ডিউটি + 1 স্ট্যান্ডবাই, Q=25 m³/h, H=70 m, N=11 kW) দিয়ে প্রতিস্থাপিত।
- 4টি আরও দক্ষ এয়ার সাসপেনশন ব্লোয়ার দিয়ে প্রতিস্থাপিত, VFD নিয়ন্ত্রিত (3টি দায়িত্ব + 1 স্ট্যান্ডবাই, Q=130 m³/min, P=63 kPa, N=150 kW)।
- বিদ্যমান ডিনাইট্রিফিকেশন ফিল্টারগুলিতে ফিল্টার মিডিয়াকে 1,800 m³ সিরামিক মিডিয়া (কণার আকার 3-5 মিমি) দিয়ে প্রতিস্থাপন করা হয়েছে।
- উচ্চ-ঘনত্বের সেডিমেন্টেশন ট্যাঙ্ক (গতি 60-80 rpm, N=5.5 kW), 4 ফ্লোকুলেশন অ্যাজিটেটর (গতি 10-20 rpm, N=2.2 kW), এবং টিউব সেটলার (260 m²) এ 2টি মিক্সিং অ্যাজিটেটর প্রতিস্থাপন করা হয়েছে।
- বেল্ট ফিল্টার প্রেসটি 2 মিটার চওড়া বেল্ট্যান্ড ম্যাচিং এয়ার কম্প্রেসার, 1 সেট দিয়ে প্রতিস্থাপিত হয়েছে।
- মূল কেন্দ্রীয় নিয়ন্ত্রণ কক্ষ, হালনাগাদ সরঞ্জাম, যন্ত্র, এবং প্রতিষ্ঠিত কেন্দ্রীভূত নিয়ন্ত্রণ ব্যবহার করে, কেন্দ্রীয় নিয়ন্ত্রণ কক্ষ এবং সাবস্টেশনগুলির মধ্যে ডেটা যোগাযোগের পাশাপাশি উৎপাদন প্রক্রিয়া নিয়ন্ত্রণের স্বয়ংক্রিয়তা অর্জনের জন্য একটি প্ল্যান্ট-বিস্তৃত ডেটা যোগাযোগ ব্যবস্থা স্থাপন করেছে।
5. অপারেশনাল কর্মক্ষমতা এবং প্রযুক্তিগত-অর্থনৈতিক সূচক
5.1 অপারেশনাল পারফরম্যান্স

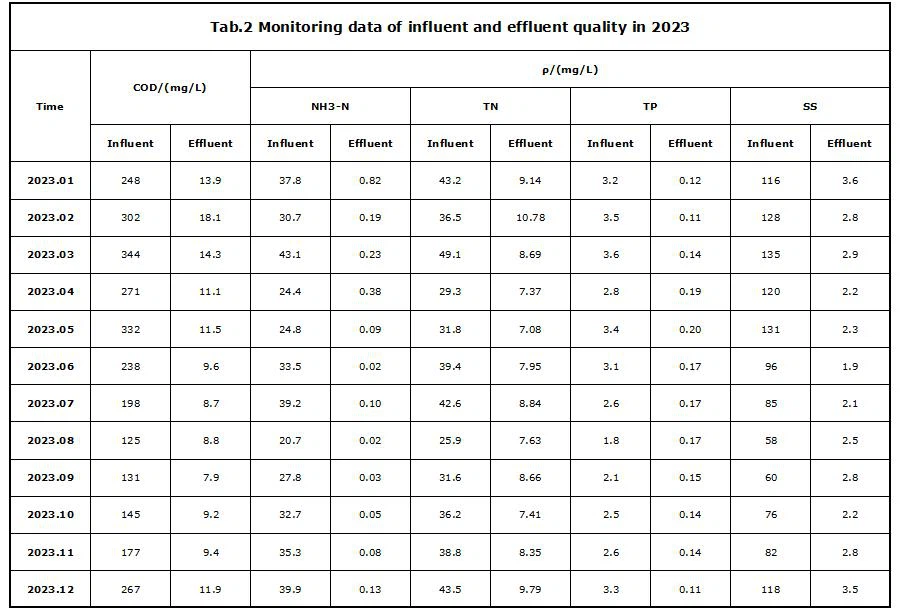

এই আপগ্রেড প্রকল্পের সমাপ্তির পর, সমস্ত চিকিত্সা ইউনিট স্থিতিশীলভাবে কাজ করছে। 2023 সালের জন্য প্রভাবশালী এবং প্রবাহিত জলের গুণমান পর্যবেক্ষণ ডেটা দেখানো হয়েছে৷টেবিল 2.
যেমন দেখানো হয়েছে, COD, NH₃-N, TN, TP, এবং SS-এর গড় বর্জ্য ঘনত্ব ছিল 11.2, 0.18, 8.47, 0.15, এবং 2.63 mg/L, গড় অপসারণের হার 95.16%, 99.47%, 57%, 157% এবং 53%। 97.38%, যথাক্রমে। বর্জ্য COD, NH₃-N, এবং TP ধারাবাহিকভাবে GB 3838-2002 ক্লাস III জলের মান পূরণ করে৷
আপগ্রেড করা প্রকল্পটি প্রায় দুই বছর ধরে চলছে। ফলাফলগুলি ইঙ্গিত করে যে MBBR+ACCA প্রক্রিয়াটি স্থিতিশীল, দক্ষ, এবং উচ্চ-গুণমানের বর্জ্য উৎপন্ন করে, শক লোড এবং নিম্ন-তাপমাত্রার অবস্থার প্রতি শক্তিশালী প্রতিরোধ প্রদর্শন করে। এমনকি ন্যূনতম শীতকালীন জলের তাপমাত্রা 9.4 ডিগ্রী এবং উল্লেখযোগ্য জলের গুণমান ওঠানামা সত্ত্বেও, বর্জ্যের গুণমান স্থিতিশীল ছিল এবং নিষ্কাশনের মান পূরণ করেছে। আপগ্রেডের আগে এবং পরে, কার্বন উৎসের ডোজ বাড়েনি, তবুও TN অপসারণ উল্লেখযোগ্যভাবে উন্নত হয়েছে। এর কারণ হল, একদিকে, এমবিবিআর বাহকগুলির সাথে সংযুক্ত নাইট্রিফাইং অণুজীবগুলি একটি স্থিতিশীল বায়বীয় পরিবেশে বৃদ্ধি পায় এবং জমা হয়, যা আরও সম্পূর্ণ নাইট্রিফিকেশনের দিকে পরিচালিত করে। অন্যদিকে, আপগ্রেড করা এমবিবিআর ট্যাঙ্ক এবং অ্যানোক্সিক ট্যাঙ্কগুলিতে নাইট্রেট আরও সরানো হয়েছিল। চূড়ান্ত ACCA সিস্টেম একটি রক্ষাকবচ হিসেবে কাজ করে, আরও শোষণ করে এবং অপসারণকারী COD, TP, SS ইত্যাদি অপসারণ করে, যা বর্জ্যের গুণমানকে আরও স্থিতিশীল করে তোলে। তদুপরি, প্রকল্প বাস্তবায়নের পরে, প্ল্যান্টটি উচ্চমানের পুনরুদ্ধার করা জল উত্পাদন করতে পারে, যা ভবিষ্যতে জল পুনঃব্যবহারের ভিত্তি স্থাপন করে৷
5.2 প্রযুক্তিগত-অর্থনৈতিক সূচক
এই প্রকল্পের জন্য মোট বিনিয়োগ ছিল 86,937,600 RMB, যার মধ্যে নির্মাণ ও ইনস্টলেশন খরচ 74,438,500 RMB, অন্যান্য খরচ 7,593,500 RMB, 4,101,600 RMB আনুষঙ্গিক খরচ এবং 804,000MB প্রারম্ভিক কার্যকরী মূলধন। স্থিতিশীল সিস্টেম অপারেশনের পরে, পুরো প্ল্যান্টের জন্য অতিরিক্ত বিদ্যুৎ খরচ হল 0.11 RMB/m³, সক্রিয় কোকের খরচ হল 0.39 RMB/m³, যার ফলে মোট পরিচালন খরচ প্রায় 0.50 RMB/m³ বৃদ্ধি পায়।
6. উপসংহার
- এই প্রকল্পটি বিদ্যমান বর্জ্য জল শোধনাগারে সরঞ্জাম পুনর্নবীকরণ, প্রক্রিয়া তীব্রকরণ, এবং সংস্কার বাস্তবায়ন করেছে এবং COD, NH₃-N, TN, এবং TP-এর অপসারণের দক্ষতা উন্নত করে উন্নত চিকিত্সা যোগ করেছে।
- আপগ্রেডের পরে, প্রধান "MBBR+ACCA" প্রক্রিয়া ব্যবহার করে, বর্জ্য COD, NH₃-N, এবং TP গ্রেড 1A থেকে পৃষ্ঠ জলের ক্লাস III স্ট্যান্ডার্ডে স্থিতিশীলভাবে উন্নত হয়েছে, এবং TN অপসারণ উল্লেখযোগ্যভাবে উন্নত হয়েছে।
- অনুশীলন দেখায় যে এই প্রক্রিয়াটি স্থিরভাবে এবং দক্ষতার সাথে কাজ করে, লোড শক প্রতিরোধ করে, উচ্চ মানের বর্জ্য তৈরি করে এবং প্রায় 0.50 RMB/m³ এর অপারেটিং খরচ যোগ করে। এটি অন্যান্য বর্জ্য জল শোধনাগারগুলিতে প্রকল্পগুলি এবং জল পুনঃব্যবহারের উদ্যোগের জন্য একটি রেফারেন্স হিসাবে কাজ করতে পারে।
